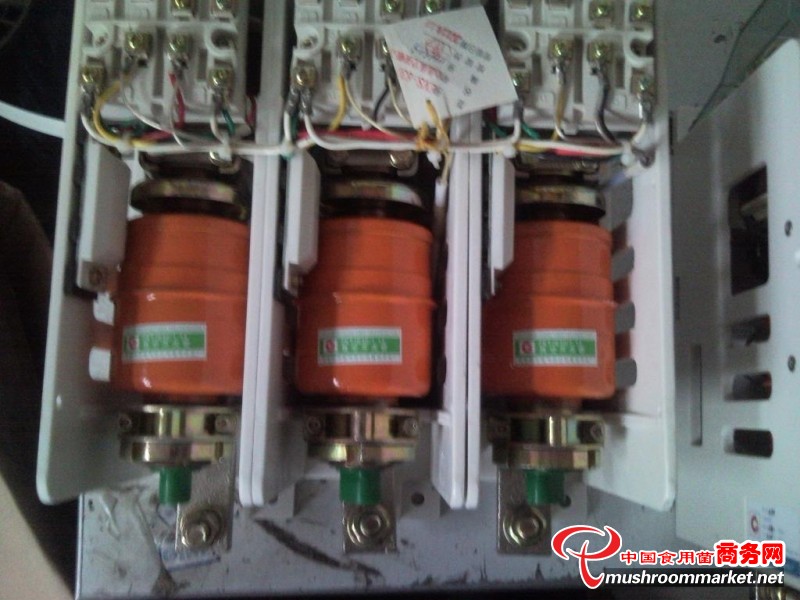

CKJ5-630，主要用途與適用范圍 0577-62715210 直銷熱線
一、主要用途及適用范圍
1.產品特點
采用真空滅弧技術，具自接通分?jǐn)嗄芰?qiáng)、電壽命長、工作可靠性高、工作過程中幾乎沒有噪音等特點
1.1 使用環境
1）.海拔高度不超過2000m；
2）.周圍空氣溫度最高不超過+40℃,最低不低于-5℃；
3）.周圍空氣相對濕度，不大于95%（+25℃時）；
4）.安裝與垂直面傾斜度不超過15度；
5）.無顯著沖擊，振動和搖動的場合；
6）.無足以腐蝕金屬和破壞絕緣的氣體和蒸氣的環境中；
7）.在沒有雨雪侵襲的地方；
8）.在三級污染以下的環境中；
9）.使用類別：AC3、AC4。
國本電氣是專業生產各種真空接觸器的廠家，產品規格齊全，質量絕對的保證。
?樂清國本電氣有限公司樂清臺輝電氣有限公司?
?我們的宗旨：全心全意為用戶提供優質的服務和合格的產品?
?我們的品質：人無我有 人有我優?
?我們的方針：專業 專注 專心?
?我們的口號：面向未來 永遠超越?
▆▆▆▆ 國本優勢▆▆▆▆
臺輝是專業生產各種真空接觸器的廠家，產品規格齊全，質量絕對的保證。我公司生產的：CKG3、CKG4、JCZ5、JCZ7、EVS、CKJ3、CKJ5系列真空接觸器都已經獲得中國質量管理中心的強制性3C認證，請放心使用。我們利用自己的優勢，生產的產品同等的質量，我們是絕對的低價，現已形成集研發、設計、生產、銷售為一體的規?；F(xiàn)代化企業。產品的價格在市場上有極大的優勢，大量現貨，庫存充足，型號齊全，交貨及時以外，我公司基本都有現貨或者訂貨周期短，物流快捷的優勢。同時向用戶提供全面的技術支持和高效、快捷的售后維修服務，解決了客戶的后顧之憂。能夠滿足房產企業、冶金、機電、煤炭礦、建筑機械、輕工、市政工程等行業自動化生產的需要我們對所有的售出產品實行質量三包。▆▆▆▆使用范圍▆▆▆▆
CKJ5、CKJ3、CKG3、CKG5等系列交流真空接觸器適用于交流50HZ，額定電壓至6KV-12KV、額定電流160至630A的饋電網絡，供遠距離接通和分?jǐn)嚯娐?/span>
，以及頻繁起動和停止交流電動機之用，并適宜與各種保護裝置配合，裝成隔爆型電磁起動器，本產品采用真空連接技術，存儲等國際上先進的集成電路和微機技術開發而成的，特別適用于電動機的頻繁起動及控制電爐變壓器的關合和分?jǐn)?；也廣泛使用在高壓電容無功補償裝置中，因此保護精度高，故障分析準確，保護功能齊全，保護動作可靠，參數顯示直觀，可選配標準模擬信號輸出等功能，廣泛適用于石油、化工、電力、冶金、煤炭、輕工、紡織等行業。
▆▆▆▆產品特點▆▆▆▆
該系列真空接觸器用于12KV以下電力網絡系統中，兩臺真空接觸器,之間加裝機械連鎖軸后，可實現機械互械及連鎖功能，同時也可以實現電氣閉鎖。主要用于提升電控線路中作為正反轉換向、動力制動、線路主開關，可以頻繁操作，具有機械壽命長，可靠性能高，少維護，優良的開關性能等優點。也可用于控制高壓風機的正反轉換向等負載中作為主開關。 本產品體積小、重量輕，采用國際流行的上下布置的組裝式結構方式，使用維護方便，易于組成F—C回路成套設備。真空滅弧室的動導電桿與下出線端子間用軟連接連接，構成主電路通路。絕緣子把動導電桿與驅動機構連接起來，并對地絕緣。絕緣子的高壓側與真空滅弧室動導電桿的內螺紋連接，并與軟連接固定在一起，絕緣子的另一側連接在操動機構上。電磁鐵驅動回轉軸帶動真空滅弧室動觸頭執行分合動作。
▆▆▆▆使用條件▆▆▆▆
1、周圍空氣溫度不高于+40℃，不低于-25℃；
2 海拔不超過2000米；
3、空氣相對濕度在最濕月的月平均最大相對濕度為 35℃，月平均最低溫度為25℃，并考慮到因溫度變化發生在產品表面的凝露；無明顯沖擊和振動的場合； 在無爆炸危險的介質中，且介質中無足以腐蝕金屬絕緣體的氣體和塵埃(包括導電塵埃)；無雨雪侵襲的場合。
▆▆▆▆產品選型▆▆▆▆
1、主控制回路方式：直流電磁系統，交流控制電源通過整流橋給供線圈工作(見圖1)； 供用戶使用的輔助電路觸頭：80A為二常開、二常閉，125A、160A為二常開、一常閉，250A、400A為四常開、三常閉，630A為三常開、二常閉；
2、輔助觸點的約定發熱電流為5A；
3、真空開關管外殼為陶瓷、金屬結構；
4、額定工作制：間斷長期工作制，反復短時工作制(額 定通電持續率為40%)；
▆▆▆▆結構▆▆工作原理▆▆▆▆
80A、125A、160A，250A接觸器由基架、(400A由鋁合金底座、基座；630A由鐵底板、基座)、拐臂、銜鐵、電磁系統和真空開關管組件等組成。當電磁線圈通過控制電壓時，銜鐵帶動拐臂轉動，使真空開關管內觸頭接通，電磁線圈斷電后，由分閘彈簧的作用，使主回路分?jǐn)?。電磁線圈由啟動和維持兩組繞組組成，通過輔助觸頭切換(也可以通過控制回路延時切換)。
▆▆▆▆安裝方法▆▆▆▆
1、在安裝板上適合位置鉆安裝孔
2、80A用M6、其余用M8(螺栓長度按實需要而定)并應加防松墊圈固定；
3、在進線端子上接好控制電源，并接好地線；
4、建議接觸器安裝時動端向上為宜。
▆▆▆▆使用維護▆▆▆▆
1、接觸器主回路及控制回路的工作電壓、電流應符合規定，以免造成損壞；2、對新更換的真空開關管，可用真空度測試儀測真空度，應在1.33×10-2?0?2 Pa以上，也可用工頻耐壓法檢查，觸頭在額定開距時應能耐受10kV以上的電壓；
3、對使用中的接觸器，其真空度應每隔半年檢查一次，工頻耐壓應大于6kV，否則應更換。平時建議用5kV或2.5kV搖表檢查，當開關管絕緣電阻小于100兆歐時，應加強監視，小于20兆歐時應立即更換新管。但應區分潮和其他意外引起的絕緣電阻下降，以免誤判
4、凡屬下列情況之一的，均應對接觸器作全面的檢查和調整。
5、每年一次的例行檢查和清潔工作；
6、動作10萬次后；檢查輔助觸頭是否接觸良好。若接觸不良應予以維護
▆▆▆▆技術參數▆▆▆▆
?級數：3
?額定電壓：1.14(KV)
?額定電流：160、250、400、630(A)
?控制電壓：110-127-220-380(V)
?主回路接通能力：1.6、2.5、4、6.3KA 100次
?主回路分?jǐn)嗄芰Γ?.28、2、3.2KA 25次
?極限分?jǐn)啵?500A 3次 電壽命1 0(萬次)
?機械壽命：100(萬次) 安裝尺寸 378×100(四孔)
▆▆▆▆定貨須知▆▆▆▆
? 訂貨時應注明CKJ5、CKJ3、CKG3、CKG5等系列交流真空接觸器的工作電源、規格、數量及安裝結構。
? 真空接觸器的結構，連鎖方式(機械保持式-電保持式)、極數。
? 真空接觸器控制電路工頻耐壓、輔助電路工頻耐壓、主回路額定電流。
? 客戶如需特制規格，可在選型和訂貨時注明，并提供詳細技術要求。
以上是臺輝電氣有限公司提供CKJ5、CKJ3、CKG3、CKG5等系列交流真空接觸器的詳細信息，如果您想獲取更多該系列交流真空接觸器代理 辦事處 信息 價格 型號 工作原理 作用 參數 選型 符號 品牌歡迎您來電進行進一步聯系!!!
本系列真空接觸器(以下簡稱：接觸器)適用于交流50Hz或60Hz、主回路額定電壓1140kV、額定電流630A以下的電力網中，接通與分?jǐn)嗉邦l繁啟動和控制交流電動機用，并適宜與各種保護裝置組成磁力啟動器和防爆磁力啟動器。
▆▆▆▆使用環境▆▆▆▆
1、周圍空氣溫度不高于+40℃，不低于-25℃；
2 海拔不超過2000米；
3、空氣相對濕度在最濕月的月平均最大相對濕度為 35℃，月平均最低溫度為25℃，并考慮到因溫度變化發生在產品表面的凝露；無明顯沖擊和振動的場合； 在無爆炸危險的介質中，且介質 中無足以腐蝕金屬絕緣體的氣體和塵埃(包括導電塵埃)；無雨雪侵襲的場合。
▆▆▆▆技術參數▆▆▆▆
1、主控制回路方式：直流電磁系統，交流控制電源通過整流橋給供線圈工作(見圖1)； 供用戶使用的輔助電路觸頭：80A為二常開、二常閉，125A、160A為二常開、一常閉，250A、400A為四 常開、三常閉，630A為三常開、二常閉；
2、輔助觸點的約定發熱電流為5A；
3、真空開關管外殼為陶瓷、金屬結構；
4、額定工作制：間斷長期工作制，反復短時工作制(額 定通電持續率為40%)；
▆▆▆▆工作原理▆▆▆▆
80A、125A、160A，250A接觸器由基架、(400A由鋁合金底座、基座；630A由鐵底板、基座)、拐臂、銜鐵、電磁系統和真空開關管組件等組成。當電磁線圈通過控制電壓時，銜鐵帶動拐臂轉動，使真空開關管內觸頭接通，電磁線圈斷電后，由分閘彈簧的作用，使主回路分?jǐn)?。電磁線圈由啟動和維持兩組繞組組成，通過輔助觸頭切換(也可以通過控制回路延時切換)。
▆▆▆▆安裝▆▆▆▆
1、在安裝板上適合位置鉆安裝孔
2、80A用M6、其余用M8(螺栓長度按實需要而定)并應加防松墊圈固定；
3、在進線端子上接好控制電源，并接好地線；
4、建議接觸器安裝時動端向上為宜。
五、使用與維護
1、接觸器主回路及控制回路的工作電壓、電流應符合規定，以免造成損壞；
2、對新更換的真空開關管，可用真空度測試儀測真空度，應在1.33×10-2?0?2 Pa以上，也可用工頻耐壓法檢查，觸頭在額定開距時應能耐受10kV
以上的電壓；
3、對使用中的接觸器，其真空度應每隔半年檢查一次，工頻耐壓應大于6kV，否則應更換。平時建議用5kV或2.5kV搖表檢查，當開關管絕緣電阻小于100兆歐時，應加強監視，小于20兆歐時應 立即更換新管。但應區分潮濕和其他意外引起的絕緣電阻下降，以免誤判
4、凡屬下列情況之一的，均應對接觸器作全面的檢查和調整。
5、每年一次的例行檢查和清潔工作；
6、動作10萬次后；檢查輔助觸頭是否接觸良好。若接觸不良應予以維護
▆▆▆▆安裝、調整及更換天關管▆▆▆▆
1．?0?2 安裝
⑴ 安裝前應檢查安裝平面，安裝面不平時用墊片調整。
⑵ 用螺釘加防松墊圈將接觸器固定在安裝板上。
⑶ 接好主回路進出線，將交流控制電源線接在接線端子上，并接好地線。
2．?0?2 調整
當觸頭參數不符合要求或更換真空開關管后需作如下調整：
⑴ 松開球面接頭鎖緊螺母。
⑵ 轉動球面接頭法蘭，使觸頭剛剛斷開(用萬用表低阻檔測)并反復調整，使三管保持一致。
⑶ 順時針轉動球面接頭到法蘭，使開距達到標準要求。
⑷ 擰緊動法蘭鎖緊螺母。由于結構尺寸上保證，超程不必再調整。
⒊ 更換真空開關管
當真空度下降或其他原因損壞時需更換真空開關管。
⑴ 當動靜觸頭分開狀態下，用2500V兆歐表測動靜觸頭間絕緣電阻小于60兆歐時應更換真空開關管。
⑵ 擰松主電路與軟聯接線連接螺釘，脫開軟聯接線。
⑶ 擰下靜導電板絕緣框的螺釘。
⑷ 向動端壓縮觸頭彈簧將銷釘轉90度。
⑸ 將真空開關管組件取下。
⑹ 卸下球面接頭組件，取下開關管。
⑺ 將待換的真空開關管按上述相反順序安裝到接觸器上。擰緊鎖緊螺母時，注意不使波紋管處于扭曲狀態。更換開關管后要重新調節開距。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
