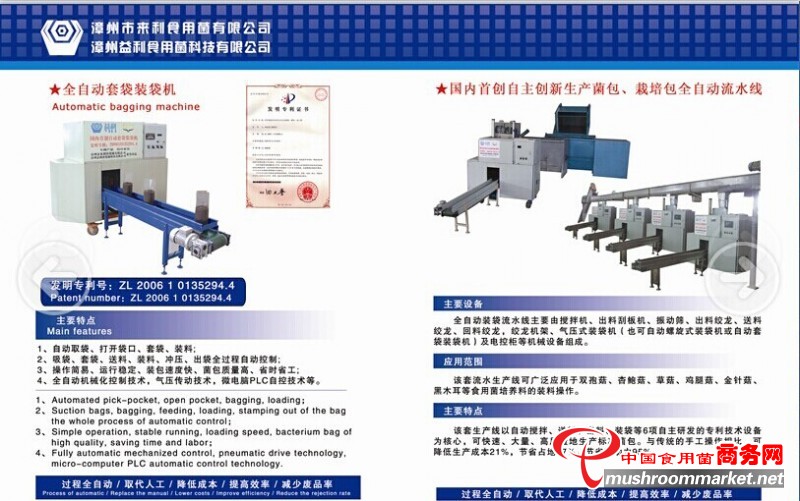

一、設備說明

1.1  設備用途

自動套袋裝袋機可廣泛應用于杏鮑菇、草菇、雞腿菇、金針菇、黑木耳等食用菌（雙孢菇除外）培養料的裝袋操作。

1.2  設備技術參數

外形尺寸：  1800*1000*1950 單位 mm

重    量：   615KG

壓縮空氣：  0.5～0.6Mpa   需要配置0.9立方排氣量的空壓機和0.2立方的儲氣罐。

生產效率：  1000～1200袋

電    源：  3相5線380V   電源線3*2.5+2*1mm2（設備通電使用前必須安全接地）

1.3  設備安裝

設備安裝時注意調節各地腳的高度使設備保持水平。定位好后必須將機器移動萬向輪的剎車片壓住，防止設備跑位。安裝地點應注意設備操作、維護和修理的必要空間。

二、操作使用說明

2.1  運行準備

 請連接好3相5線380V的電源線，并確定設備可靠的接地。接通壓縮空氣，請確保0.5～0.6的氣壓。合上電源空氣開關，電控箱面板的觸摸屏啟動，觀察觸摸屏的自動界面上的故障欄是否顯示故障，若沒有顯示故障，設備準備完畢。（若顯示故障，請根據提示欄的方法，處理好故障后，按故障復位按鈕，將故障復位）。

2.2  手動操作

將電控箱上的“自動/手動”旋鈕，旋在手動位置。觸摸屏系統進入手動狀態，根據所需要操作的機構，對應觸摸屏的手動按鈕，進行手動操作。（按一次接通，再按一次斷開。）在操作完手動后，要檢查確定手動操作的機構已經回位，否則自動操作時會產生故障！  備注：（觸摸屏按鈕接通時綠色，斷開時紅色）

例：手動轉盤按下手動轉盤按鈕，轉盤旋轉一個孔的距離自動停止。若按住不放，轉盤一直旋轉，直到松開按鈕，轉盤自動定位后停止。

2.3  自動操作

將電控箱面板的“自動/手動”旋鈕打在自動位置，觸摸屏進入自動界面。觀察{故障欄}是否有故障顯示，若出現故障信息，請根據故障欄下面的{信息窗口}所提示方法，處理故障源，處理好后按自動界面的“故障復位”恢復正常狀態。請確定電控箱上的“自動/手動”旋鈕，旋在{自動}位置。再按“自動運行”按鈕，系統自動運行。

設備動作流程：

Y21吸袋缸自動回位一次，X5吸袋缸上傳感器燈亮。

             ↓→        →        →        →

Y5吸袋缸下降吸袋，0.6秒后自動回位。               ↓

             ↓                         轉盤自動旋轉一個工位

X5吸袋缸上位，Y6推袋氣缸將吸袋缸推平               ↓

       ↓                           X13有袋檢測傳感器檢測到袋子

Y5和Y23左右吸袋缸同時推出，                      ↓

延時0.5秒后各收回一半。                 微電腦計算下料工位

             ↓                                     ↓

Y11和Y12上、下抓袋缸下降               Y2、Y3絞龍旋轉裝料，裝料高

↓                            度由觸摸屏的（參數界面）的

Y13抓袋爪張開抓袋，                    絞龍時間決定。

↓                        Y16壓料氣缸下降壓料，壓料時間

Y5、Y23左右吸袋缸收回，             及脈沖次數由觸摸屏的（參數界面）

↓                         的壓料脈沖和次數及間歇時間決定

同時Y12下抓袋缸復位                             ↓

        ↓                              絞龍裝料完成自動停止

Y14夾袋氣缸動作及推袋缸下降收回。           壓料缸動作兩次后回位

              ↓             ←              ←       ↓

      上抓袋缸復位，→抓袋、絞龍、壓料完成后，轉盤自動旋轉一個工位。→反復之前的整個流程，直到停止命令輸入。

停機操作：

按電控箱上的“自動停止”按鈕，系統自動停止。

按停止按鈕    系統開始停止程序，轉盤旋轉到停止位時，自動停轉盤。吸袋缸回位后，抓袋缸及夾袋缸做最后一次動作，推袋缸再回位。其它機構按停止后，立刻停止。

2.4  指示說明

接通電源，合上電源空氣開關后，觸摸屏啟動，表示系統電源正常。

將電控箱面板的手動/自動旋鈕打在自動位置，觀察故障欄，檢查故障信息。

自動界面的兩側有各個部件的指示燈，部件動作時指示燈會亮。備注：在自動狀態下，沒有按啟動按鈕前，不能亮燈。若有亮燈表示手動操作部件時，沒有關閉。必須關閉才能正常的自動運行。

2.5  報警解除說明

在觸摸屏的（自動界面）有故障報警欄，提示設備出現的故障信息。

故障欄的下方有排除故障的提示欄，提示如何解除故障，出現故障時注意看提示排除故障。

排除完故障后，請按觸摸屏的   故障復位   按鈕。系統恢復正常。

2.6  安全操作說明

開機前，請確認壓縮空氣的氣壓達到0.5～0.6Mpa的壓力。

請確認設備已經安全接地！

第一次開機，請確認電機轉向?？梢酝ㄟ^手動模式，試驗高壓風機的轉向，若出風口有大量的風吹出，電機為正轉。反之，出風口的風是反吸進去的，就是反轉。請調換電源相序。

請確認觸摸屏的故障欄，沒有提示故障信息。

準備好食用菌培養料和確認供袋盒內有袋子。整齊放置裝包的塑料袋，袋口朝機內側

確認正常后，啟動設備運行。

三、觸摸屏使用說明

3.1  主窗口

主窗口主要是介紹公司名稱和系統時間，以及進入其它窗口的路徑。

3.2  自動界面

自動界面提供設備自動運行的監控作用。分布了各部件的狀態指示燈，生產效率表以及計數器，

設備故障信息和排故的提示信息，設備運行中可以通過該界面了解設備的產能和產量。以及設備的當前狀態，有助于更好地使用該設備。

3.3  手動界面

手動界面主要提供設備調試和校正的作用。手動界面分布了各部件的單獨操作按鈕，可以根據需要操作相應的部件。例：手動轉盤，在轉盤出現跑位時，可以通過手動運行轉盤，使轉盤自動恢復正常。   手動絞龍，在清理裝袋料箱時，按下手動絞龍，培養料自然清出。  手動吸袋、送袋、張袋、抓袋、夾袋等都是按順序排列的，主要作用是校正吸袋送袋的動作精度。

計數復位按鈕，是用于自動界面的計數器清零的。為了防止誤操作，所以放在不同界面。

3.4 參數界面  （客戶密碼：693764）退出時請按右下角的鑰匙按鈕

參數界面主要提供壓料和裝袋的調整。壓料脈沖指壓料缸下降壓料的時間，壓料間歇時間指壓料缸返回的時間。擠壓次數指壓料缸下降壓料的次數。沖孔開關指用戶不需要用到?jīng)_孔時，將此開關按在，沖孔關閉的狀態。需要時按在沖孔開啟的狀態。

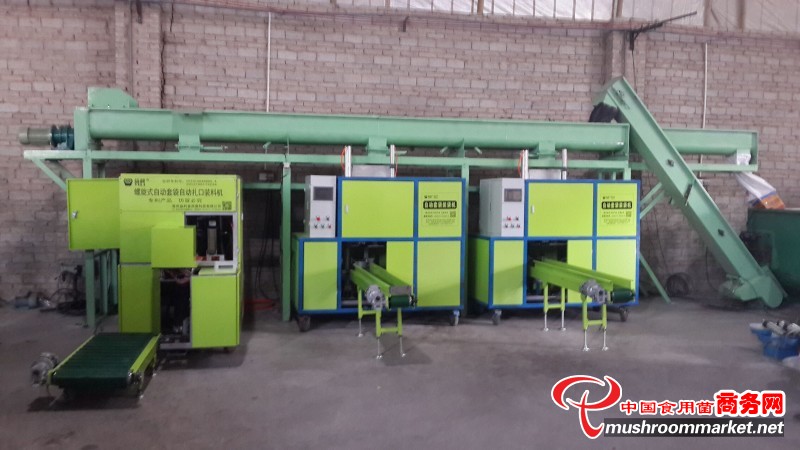

四 、產品結構

本產品由吸袋上袋機構、抓袋機構、套袋機構、裝料機構、沖壓機構、轉盤機構和電氣自動化控制系統組成。

五 、調機提示

5、1吸袋調整

 右吸袋缸收回時，吸風口要與自動供料盒平行，才能保證袋子的位置。推袋氣缸推出時，右吸袋缸要與左吸袋缸，兩個吸風口平行，才能保證吸袋時袋子張開平整。在張袋的過程中，左右張袋缸會停留在中間，此時兩個吸風口的距離要求在8～8.5厘米，保證袋子張開成方形。

5、2抓袋調整

  在上、下抓袋缸下降時，用手動打開抓袋爪，此時抓袋爪的最大直徑點，要與兩個吸風口平行。

5、3壓料調整

  如果袋子的高度規格不同時，請調整下壓料缸的高度，以保證下壓料缸能撐住料包。

  下壓料缸的高度會直接影響到料包底面的平整度。請調整下壓料缸距離袋子3厘米的位置。

  抱袋的松緊可以控制料包的松緊度，抱袋越松料包越緊。抱袋越緊料包越松。

  上壓料缸由觸摸屏的參數界面控制，可以根據需要調整壓料時間和次數。正常為兩次。

5、4  夾袋機構

  夾袋機構由夾袋桿和夾袋彈簧組成，如果在袋子沒有被拉稀的情況下，而袋子沒有夾住，導致滑落時，請檢查夾袋桿中間的支撐板輪，支撐板輪與夾袋桿必須要有1～2毫米的間隙，才能夾緊袋子，如果沒有間隙，可以適當?shù)哪サ魥A袋桿與支撐板輪的接觸點，使它們有2毫米的間隙。如果，支撐板輪與夾袋桿有間隙，請換掉夾袋彈簧，因?yàn)閺椈捎镁煤髸?huì)疲軟。

六、維護與保養：

1、長時間使用之后，要檢查螺絲是否松動，若有松動應及時旋緊。

2、夾袋機構的松緊和間隙也要根據實際的使用情況定期檢查。

3、無緊急情況停機，請勿直接按急停按鈕或切斷電源，以保證設備正常運行。

4、每班使用完后，在斷電的情況下用鏟子清除料倉璧上附著的培養料，然后再將它們裝袋或者用絞龍送出。還應清理裝袋機機架上的粘附物，用壓縮空氣沖洗氣路各個元器件。

5、氣動三元件的油杯要加三分之一的變壓器油，電磁閥及氣缸潤滑用。延長使用壽命。

七、常見故障及排除方法

故障現象	排除方法
袋子無法被吸上去	清潔兩個吸袋口
抓袋高度太低或歪斜	檢查兩個吸風口與抓袋爪的平行度
夾袋夾不緊	檢查夾袋機構
壓料太松或者太緊	調整抱袋機構
下料太多或者太少	調整絞龍運行時間

八、易損件清單

氣缸   電磁閥  夾袋彈簧

九、電氣系統   （附件）

電氣主回路原理圖

PLC接線圖

 （附帶配件）彈簧 8條  袋盒2個  氣嘴6-M5 4個
