叉流式板式熱交換器采用優質親水鋁箔/環氧樹脂鋁箔材料，空氣交叉流動，新排風完全分開，避免任何氣味和水分的傳遞。應用于民用商用通風系統、工業通風系統的能量回收

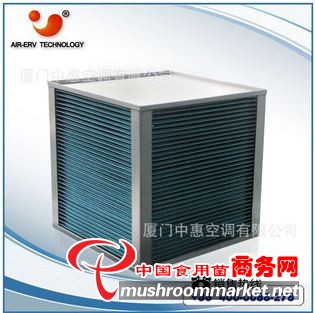

板式顯熱交換器
● 材料
顯熱交換器采用優質親水性鋁箔材料，導熱快，不會產生二次污染，換熱效果好。根據不同的使用場合，也可選用環氧樹脂鋁箔，耐腐蝕性更強，鋁箔材料厚度為 0.1mm~0.3mm。
● 應用范圍
中惠氣-氣板式熱交換器廣泛應用于暖通、電信、電力、紡織、汽車、食品、醫療、農業、畜牧業、烤房、烘干、焊接和鍋爐等行業中的通風換氣、能量回收、降溫、加溫、除濕與廢熱回收。
● 功能特點
◆ 采用優質親水涂層鋁箔做傳熱導體，采用特殊工藝加工而成，具有換熱效率高，易于維護，壽命長等特點
◆ 可采用 環氧樹脂鋁箔，耐腐蝕性更強，適用于特殊場合
◆ 極多的規格尺寸以及板間距（2.5~10mm）可供選擇
◆ 模塊結構，可提供任何尺寸的截面以及板疊加厚度的組合,沒有運動部件，設備維護費用少
◆ 結構緊湊、體積小、適合各種場合
● 生產工藝
◆ 熱交換器表面做了強化傳熱的螺旋波紋沖壓成形處理，傳熱面積增大大約10%
◆ 空氣通道采用沖壓凸圓體作支撐，保證通道的高強度性及緊固性，承受新排風能力強
◆ 新風和排風的通道交叉，彼此間有鋁箔隔開，入口邊緣和出口邊緣采用五層卷邊加波紋咬口技術，邊緣強度更高，密封更可靠
◆ 所有連接處均采用密封膠密封，咬邊流膠處理，保證熱交換器的氣密性
|
芯體框架由耐海水腐蝕的板材制成模塊結構，保證了芯體的高強度性
|
強化的螺旋波紋傳熱技術以及凸圓體確保高效換熱
|
氣流入口邊緣進行雙倍5層厚度折疊保證通道的高強度及緊固性
|
板片咬口處流膠處理加波紋咬邊，保證氣密性
|
芯體片間距2.5~10.0mm
|
備注：芯體框架可以選擇不同的材質和板厚（如鍍鋅板、敷鋁鋅板、鋁板、鋼板烤漆、鍍鋅板烤漆、不銹鋼等等以及防腐要求），框架的連接形式分為螺絲、卡扣和法蘭等。
板式熱交換器
板式熱交換器為空氣與空氣通過導熱平板進行能量交換的熱交換器，利用排風的能量預處理新風，從而達到能量回收的目的。新風和排風由導熱平板完全分開，避免交叉污染，確保新風的潔凈。
根據空氣流道不同可分為叉流型、逆流型和交叉逆流型，根據導熱隔板的材料可分為顯熱交換型和全熱交換型。
板式熱交換器結構緊湊、無運動部件、可靠性強、使用壽命長。
應用舉例
應用于熱回收空氣處理機組
板式熱交換器應用于空氣處理機組，作為熱回收部分的主要部件
應用于通風系統中
板式熱交換器應用于通風系統，安裝于風道之中，作為熱回收部分的主要部件，其安裝位置可靈活調換
|
應用于熱回收空氣處理機組
|
應用于通風系統中
|
組合方式
用戶可根據使用、安裝現場空間大小，合理選擇板式熱交換器的組合形式
